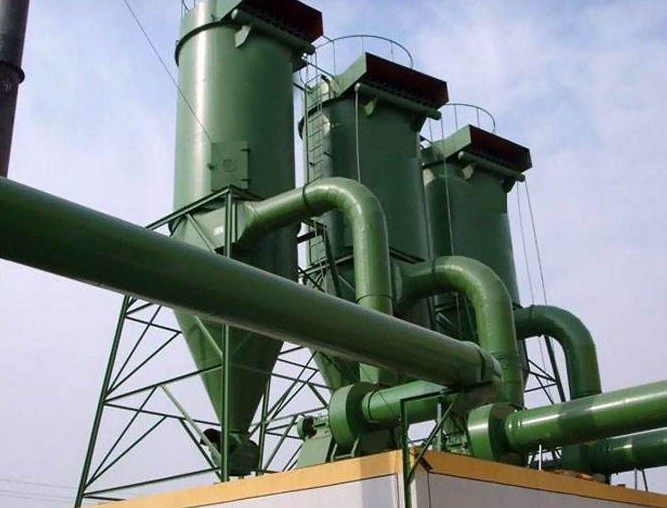

CLK擴散式旋風除塵器
CLK擴散旋風除塵器又稱倒錐旋風除塵器，可避免粉塵引起的二次除塵，除塵效率高，適用于捕集干燥的非纖維狀顆粒粉塵。廣泛應用于冶金、鑄造、建材、化工食品、水泥等行業對干燥
CLK擴散旋風除塵器又稱倒錐旋風除塵器，可避免粉塵引起的二次除塵，除塵效率高，適用于捕集干燥的非纖維狀顆粒粉塵。廣泛應用于冶金、鑄造、建材、化工食品、水泥等行業對干燥的非纖維顆粒狀粉塵和煙塵進行收集和清除，可作為回收設備使用。
CLK擴散旋風除塵器的缸體倒圓錐形,從而減少短路的可能性的塵土氣缸體的出口,并配備一個錐形反射屏幕防止分離灰塵被兩道氣流再生。采用上吸風卷起，除塵效率高，結構簡單，加工制造方便，投資少，壓力損失適中。
CLK擴散旋風除塵器適用于吸附干燥的非纖維狀顆粒狀粉塵。的主要特點是缸體倒錐形狀,從而減少短路的可能性的塵土氣缸體的出口,并配備了錐形反射屏幕防止灰塵分離持續的兩個氣流和由上升氣流,從而提高除塵效率。CLK擴散旋風除塵器適用于冶金、鑄造、建材、化工、食品、水泥等行業的干燥非纖維顆粒狀粉塵和煙塵的收集，并可作為回收設備使用。
CLK擴散旋風除塵器工作原理:
含塵氣體通過矩形進氣口切向進入筒體，在離心力的作用下粉塵被拋向壁面，隨著旋轉氣流向下旋轉。氣流大部分被反射屏分流，通過排氣管向上旋轉排出，少部分氣流沿反射屏與錐筒之間的環形間隙進入灰斗。殼體下部直徑變大，旋轉氣流變慢，粉塵在慣性作用下被困在灰斗內，氣體通過反射屏的通風口排至排氣管。
CLK擴散旋風除塵器結構設計:
CLK擴散旋風除塵器各部分的結構比設計應合理。旋風除塵器外筒的直徑和高度對除塵器的性能有較大的影響。外圓筒的直徑越小，空氣運動給塵埃顆粒的離心力就越大。因此，細長旋風除塵器比粗短旋風除塵器效率更高，可以截留細小的粉塵顆粒，但流體阻力較大。一般認為性能較好的旋風分離器外筒高度為其直徑的1-2倍，椎體高度為直徑的1-3倍，椎體夾角為20°-40°。
CLK擴散旋風除塵器入口段的高寬比也很重要。長徑比越小，井口徑向氣流越細，越有利于粉塵在氣缸內的分離沉降，降塵效率越高。高。因此，橫截面通常為矩形，寬高比約為2。
| 型號規格 | 風速(M/S) | 處理風量(m2/h) | 阻力(Pa) | 效率(%) | 外型尺寸(mm) | 重量(kg) |
| CLK-ф150 | 10-20 | 210-420 | 100 | 95 | 380×1210 | 33 |
| CLK-ф200 | 370-735 | 466×1916 | 52 | |||
| CLK-ф250 | 595-1190 | 566×2039 | 75 | |||
| CLK-ф300 | 840-1680 | 631×2447 | 103 | |||
| CLK-ф350 | 1130-2270 | 716×2866 | 143 | |||
| CLK-ф400 | 1500-3000 | 808×3277 | 225 | |||
| CLK-ф450 | 1900-3800 | 893×3695 | 279 | |||
| CLK-ф500 | 2320-4650 | 983×4106 | 347 | |||
| CLK-ф600 | 3370-6750 | 1150×4934 | 612 | |||
| CLK-ф700 | 4600-9200 | 1325×5176 | 819 |
